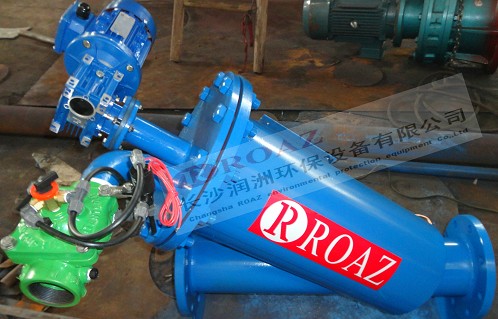

自清洗過濾器

　　工作原理
　　系列自清洗過濾器（習慣又稱電動刷式過濾器）是一種全自動電動清洗過濾器，過濾精度可達20微米。其主要結構是在過濾器濾網內安裝一套刷子，刷子由電機帶動旋轉，在過濾器 端蓋上安裝一個電磁排污閥。清洗時，來自壓差開關的信號傳給控制盤，控制盤打開排污閥同時啟動電機，帶動刷子旋轉刷掉污物雜質，在水力的作用下，通過排污閥排出過濾無需斷流。過濾和清洗水流從過濾器進口流人，經過濾網后從出口流出，當水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游壓差增大，當過濾器上下游(進出口)壓差達到預定值時(0.05 MPa)，壓差開關便傳遞信號給控制盤，控制盤啟動電機帶動刷子旋轉刷掉濾網上的污物雜質。同時打開排污閥，污物排走。

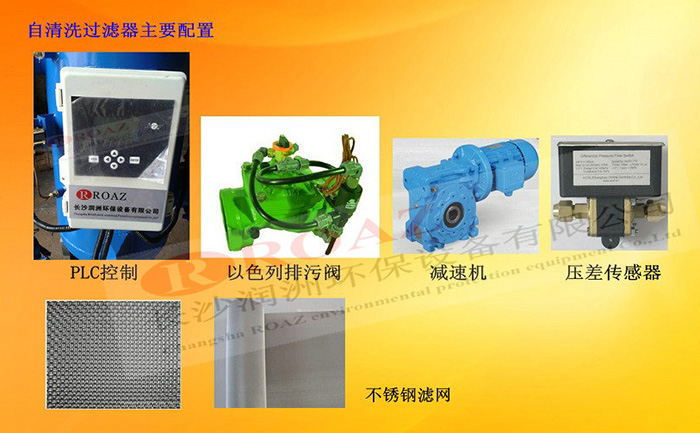

　　設備配置說明



　　控制系統
　　采用PLC或單片機自動控制?？筛鶕?jù)壓差或定時控制反沖洗，并可手動清洗和選擇設計為連續清洗，發生故障時有警示信號或相應之動作。
　　制造材質

　　過濾器殼體：碳鋼環瀝青漆、環氧樹脂涂布（根據要求可用不銹鋼）。

　　濾網：全不銹鋼
　　清洗裝置：不銹鋼，尼龍，PVC。
　　排污閥：鑄鐵、黃銅、不銹鋼。
　　密封圈：合成橡膠，聚四氟乙烯。

　　標準過濾等級

微米	3500	2500	1500	800	500	300	200	130	100
毫米	3.5	2.5	1.5	0.8	0.5	0.3	O.2	0.13	0.1
目	4	6	10	20	30	50	75	120	155

　　

　　基本參數
　　單臺流量: 80-1200m3/h，更大流量可由多個單機并聯。
　　最小工作壓力: 0.2MPa
　　最大工作壓力: 1.6MPa、2.5MPa、4.01\I1Pa
　　最高工作溫度: 70℃
　　過濾精度: 20-3500微米
　　控制方式: 壓差、時間及手動
　　清洗時間: 60秒
　　清洗機構轉速: 14-20rpm
　　清洗壓損: 0.01 MPa
　　控制電壓: 交流220V
　　額定操作電壓: 三相、220V， 380V， 50HZ

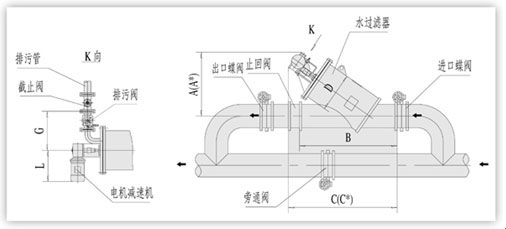

　　安裝示圖

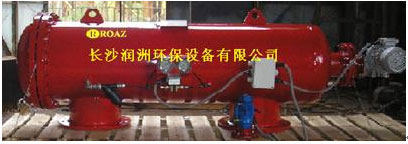

　　基本參數 單臺流量: 160-1200m3/h，更大流量可由多個單機并聯。
　　最小工作壓力: 0.2MPa                    最大工作壓力: 1.6MPa、2.5MPa、
　　最高工作溫度: 70℃                      過濾精度: 20-3500微米
　　控制方式:壓差、時間及手動               清洗時間: 60秒
　　清洗機構轉速: 14-20rpm                  清洗壓損
　　控制電壓: 交流220V                     額定操作電壓: 三相，220V、380V，

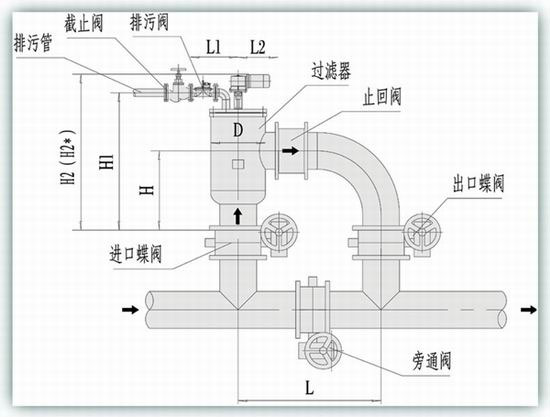

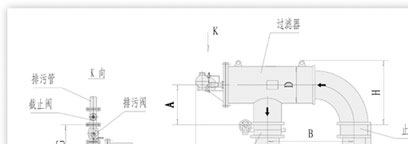

　　安裝示圖

技術參數及外形尺寸

型號	管徑 (mm)	過濾流量 (m3/h)	過濾面積 (cm2)	排污閥DN (mm)	一次清洗水量(L)	電機功率 (KW)	重量 (Kg)	D (mm)	A (mm)	B (mm)	C (mm)	C (mm)	H (mm)	L (mm)	G (mm)
ROAZ-DS-F6	150	160	5780	40	150	0.18	94	273	234	800	1756	2800	445	300	320
ROAZ-DS-F8	200	300	5780	40	150	0.18	105	273	308	800	1856	2900	515	300	320
ROAZ-DS-F10	250	450	10000	50	200	0.37	255	426	385	1000	1960	3000	670	340	430
ROAZ-DS-F12	300	650	10000	50	200	0.37	260	426	462	1000	2060	3100	745	340	430
ROAZ-DS-F14	350	900	12000	80	500	0.55	550	630	537	1100	2270	3300	925	365	550
ROAZ-DS-F16	400	1200	12000	80	500	0.55	580	630	615	1100	2330	3400	1000	365	550

　　注：C為打開過濾器所需最小尺寸

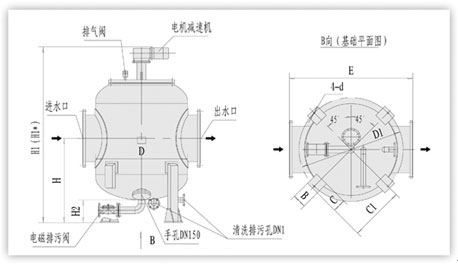

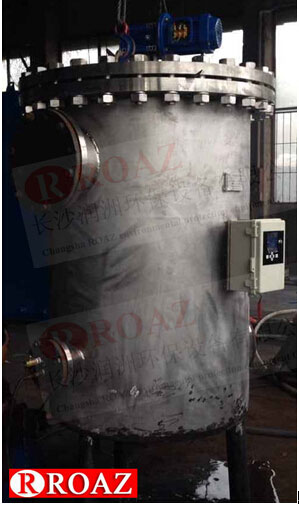

　　ROAZ-DS-L型系列
　　基本參數
　　單臺流量: 300-2800m3/h，更大流量可由多個單機并聯。
　　最小工作壓力: 0.2MPa             最大工作壓力: 1.6MPa、2.5MPa、4.0MPa
　　最高工作溫度: 70℃              過濾精度: 20-3500微米
　　控制方式: 壓差、時間及手動      清洗時間: 60秒
　　清洗機構轉速: 14rpm             清洗壓損: 0.01 MPa
　　控制電壓: 交流220V             額定操作電壓:三相、220V， 380V， 50HZ
